抗ウイルス・除菌用紫外線照射装置
Care222® i(アイ)シリーズ

有人環境でも使用可能な抗ウイルス・除菌技術「Care222®」を搭載した紫外線照射装置です。
一般的な照明器具に近い設置が可能で、従来の紫外線照射装置では出来なかった、有人環境での紫外線照射を実現しました。

  • 本製品はウシオ電機株式会社が開発した「Care222®」の技術を使用しています
  • 「Care222」は、ウシオ電機株式会社およびUshio America, Inc.の商標または登録商標です。
  • Care222® iシリーズは、Care222® U3ユニットの後継機種です。

利用シーン

照明器具のように天井などに設置し、紫外線があたったところを除菌

人が行き交う様々なシーンでご利用いただけます。

※密閉空間において、紫外線が照射された付着および浮遊ウイルスのみへの効果です。

オフィス
介護施設
レストラン
教室
商業施設
交通機関

特長

有人環境でも使用できる抗ウイルス・除菌技術「Care222®」を搭載

Care222®とは、波長222nmをピークに持つエキシマランプに特殊な光学フィルタを組み合わせることで、ヒトに悪影響を及ぼす230nm以上の波長をカットした、抗ウイルス・除菌技術です。

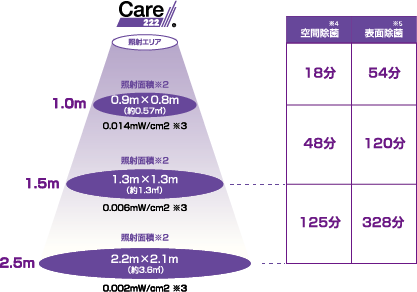

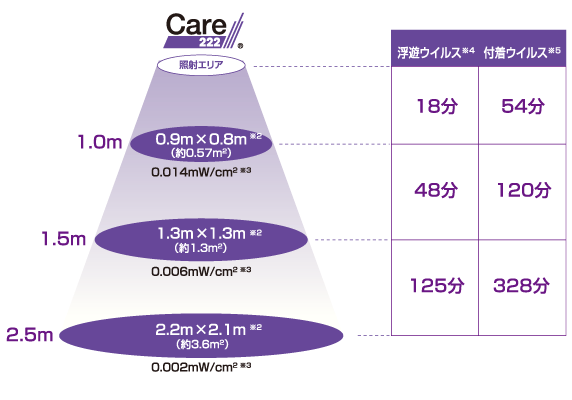

99%抗ウイルスに必要な照射時間 ※1(密閉した試験空間の場合)

※1 各照射距離ごとの中心照度に基づき、ベーシックタイプ i-BTを点灯モード1で使用した場合に算出された除菌時間です。
  この除菌時間は密閉空間において、紫外線が照射された付着および浮遊ウイルスのみへの除菌効果です。
    ご使用環境および照射条件により効果は異なります。なお、実使用空間での実証結果ではありません。

※2 中心照度から60%の照度範囲を示しています。

※3 中心照度

※4 参考文献:Buonanno, et al., Sci. Rep. 10, 10285 (2020)

※5 参考文献:Kitagawa, et al.(2020)
        DOI:https://doi.org/10.1016/j.ajic.2020.08.022

シーン別の使い方

※写真およびUV照射状態はイメージです。



手が触れるモノの表面

不特定多数の人が触れるモノの表面は、ウイルスや菌の付着が気になるもの。そういったモノの表面に向かっての照射。

空気中に浮遊しているウイルスや菌

同じ空間を共有するときには、空気中に浮遊するウイルスや菌も気になるもの。普段の換気にプラスして、環境全体にも照射。

モノの表面も空気も

不特定多数の人が共用する空間は、モノの表面へのウイルス・菌の付着や空気中での浮遊が気になるもの。普段の清掃にプラスして、環境全体へ照射。

製品仕様

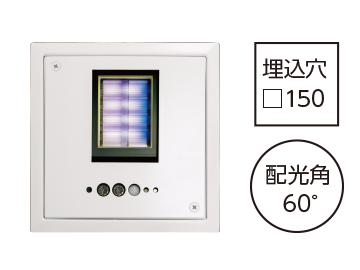

(新製品)フラッドダウンライトタイプ i-FDT

天井完全埋め込み設置で空間意匠を損なわず、広範囲に常時照射が可能です。

  • 横スクロールでご覧ください
製品名称 フラッドダウンライトタイプ i-FDT
型式 TRT-204BD-CY
外形寸法(mm) □173×119
(取付け枠含む、埋込穴□150、埋込高115)
質量(kg) 1.9
入力電圧 DC12V(直流電源装置付属)
消費電力 13W(付属直流電源装置を含まない)
設置方法 天井埋め込み
首振り角度 垂直
水平
搭載センサー 人感センサー
点灯モード 有人環境 連続点灯(照射距離0.8m未満のみ間欠点灯)
無人環境 連続点灯
動作表示 点灯/消灯、人感センサー動作、異常検出、ランプ寿命
交換ランプ あり
EMC規格 ・CISPR 11(準拠)
・CISPR 15(準拠)
付属品 直流電源装置(取付金具付属)
落下防止ワイヤー
リモコン
使用環境 温度:5~40℃
湿度:5~85%(結露なきこと)
  • ●仕様および外観は、改良のため予告なく変更されることがあります。

フラッドタイプ i-FT

拡散板の搭載で広い範囲への紫外線照射が可能になりました。

  • 横スクロールでご覧ください
製品名称 フラッドタイプ i-FT
型式 TRT-204BS-U5
外形寸法(mm) W148×D95×H131
質量(kg) 0.8
入力電圧 DC12V(ACアダプタ付属)
消費電力 13W(付属ACアダプタ含まない)
設置方法 ポール設置(治具別売)
天井設置(治具別売)
ライティングレール設置(治具別売)
□75mm×M3 (VESA75 対応)
首振り角度 垂直 0~30°
水平 360°(設置治具との組合せによる)
搭載センサー 人感センサー
点灯モード 有人環境 連続点灯(照射距離0.8m未満のみ間欠点灯)
無人環境 連続点灯
動作表示 点灯/消灯、人感センサー動作、異常検出、ランプ寿命
交換ランプ あり
EMC規格 ・CISPR 11(準拠)
・CISPR 15(準拠)
付属品 ACアダプタ
落下防止ワイヤー
リモコン
使用環境 温度:5~40℃
湿度:5~85%(結露なきこと)
  • ●仕様および外観は、改良のため予告なく変更されることがあります。

ムービングライトタイプ i-MVT

360度首振り調整により、1台で複数の除菌対象をカバーすることが可能になりました。

  • 横スクロールでご覧ください
製品名称 ムービングライトタイプ i-MVT
型式 TRT-104AC-CS
外形寸法(mm) W285×D145×H295
質量(kg) 2.7(ACアダプタ、取付金具含む)
入力電圧 DC24V(ACアダプタ別売)
消費電力 11W(ACアダプタ含まない)
設置方法 天井取り付け(取付金具付属)
首振り角度 垂直 ±90°
水平 360°
搭載センサー 人感センサー
測距センサー
点灯モード 有人環境 距離に応じた間欠点灯
無人環境 間欠点灯
動作表示 検知距離、人感センサー動作、異常検出、ランプ寿命
交換ランプ あり
EMC規格 ・CISPR 11(準拠)
・CISPR 15(準拠)
付属品 取付金具
使用環境 温度:0~35℃
湿度:20~80%(結露なきこと)
  • ●仕様および外観は、改良のため予告なく変更されることがあります。

ベーシックタイプ i-BT

純正治具との組み合わせにより、環境に合わせた設置が可能です。

  • 横スクロールでご覧ください
製品名称 ベーシックタイプ i-BT
型式 TRT-104AS-U4
外形寸法(mm) W128×D105×H110
質量(kg) 1
入力電圧 DC24V(ACアダプタ付属)
消費電力 15W(付属ACアダプタ含む)
設置方法 ポール設置(治具別売)
天井設置(治具別売)
ライティングレール設置(治具別売)
□75mm×M4 (VESA75 対応)
首振り角度 垂直 0~45°
水平 360°(設置治具との組合せによる)
搭載センサー 人感センサー
近接センサー
点灯モード 有人環境 距離に応じた間欠点灯
無人環境 間欠点灯
動作表示 点灯/消灯、各種センサー動作、異常検出、ランプ寿命
交換ランプ あり
EMC規格 ・電気用品安全法 別表第十 第7章(準拠)
・IEC61547(準拠)
・CISPR 11(準拠)
・CISPRJ 15(準拠)
※ 付属ACアダプタ組み合わせによる
付属品 ACアダプタ
落下防止ワイヤー
使用環境 温度:5~40℃
湿度:5~85%(結露なきこと)
  • ●仕様および外観は、改良のため予告なく変更されることがあります。

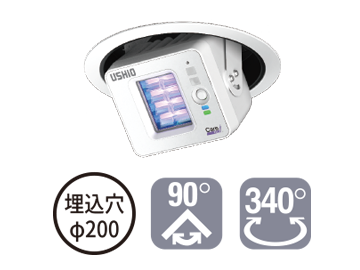

ユニバーサルダウンライトタイプ i-UDT

空間との調和にも配慮した天井半埋め込みタイプ。首振り角度調整により照射範囲の自由度を高めます。

  • 横スクロールでご覧ください
製品名称 ユニバーサルダウンライトタイプ i-UDT
型式 TRT-104AUD-U4
外形寸法(mm) W128×D105×H110 (埋込穴φ200)
質量(kg) 2.2(電源含む)
入力電圧 AC100~240V(電源端子台付き)
消費電力 19.3W (100V) 19.5W (200V) 19.9W (240V)
設置方法 天井埋め込み
首振り角度 垂直 ±45°
水平 340°
搭載センサー 人感センサー
近接センサー
点灯モード 有人環境 距離に応じた間欠点灯
無人環境 間欠点灯
動作表示 点灯/消灯、各種センサー動作、異常検出、ランプ寿命
交換ランプ あり
EMC規格 ・電気用品安全法 別表第十 第7章(適合)
・IEC61547(準拠)
付属品
使用環境 温度:5~40℃
湿度:5~85%(結露なきこと)
  • ●仕様および外観は、改良のため予告なく変更されることがあります。
  • 【ご使用上の注意】
  • ●光過敏を有する方、妊娠されている方等、日頃の紫外線対策と同様の対応をお願いします。
  • ●本体からの光を直視しないでください。(目に違和感が起きる可能性があります)
  • ●ウシオ電機製Care222®搭載製品は、IEC62471(ランプ及びランプシステムの光生物学的安全性)が定める免除グループに該当し、22mJ/cm²以下(1日当たり8時間以内)となるよう設置・運用します。
